晶圓代工技術究竟哪家更強?
來源: 日期:2018-03-06 14:16:44
在2017年3月份的制造大會上,英特爾在科普消費者先進制程定義上,比如14nm,10nm,可以說是非常成功的,把大家弄得一頭霧水,完全分不清現在誰才是真正的領導者。英特爾提議使用晶體管密度來衡量制程的先進性,并且強調其他公司的14-16nm技術并沒有提供英特爾14nm技術的晶體管密度。
英特爾開大會的同時也是其對手三星和臺積電開始量產10nm的時候,那么這兩家公司的10nm技術和英特爾的14nm誰勝誰負?就以英特爾自己給的晶體管密度的維度標準來看,他們的10nm都要比英特爾的14nm先進,而且臺積電的制程是最先進的。
這個結論是擁有35年半導體行業經驗的專家Scotten Jones定的,Scotten在SemiWiki網站上寫一些晶圓代工商制程比較和“標準節點”的文章。
“標準節點”這個詞最早是由ASML提出的,是由制造商普遍共識的一些基本參數計算得來,可以稱之為真正的節點定義,而不是各個制造商標榜的。

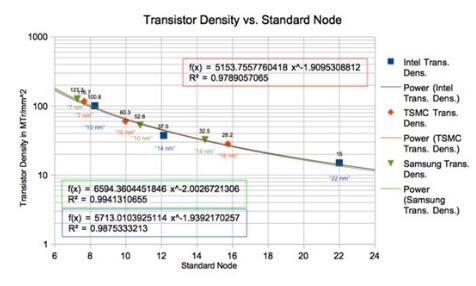

網站上名為“標準節點趨勢(Standard Node Trend)”文章里,Jones描述了標準節點以及他們的大致時間線,見下圖。
可以看出,英特爾的14nm確實比他們官方認定的要先進(按標準節點的定義,14nm其實是12.1nm),但是和三星和臺積電目前的10nm比還是比較落后。而且,Scotten Jones還根據英特爾的密度定義計算了各制造商的先進制程,計算結果與上圖的標準節點的結論一致。
